Das SmartN-1 in Wirklichkeit
Keine 3D-Fantasie, sondern echtes deutsches Engineering: Sehen Sie das reale SmartN-1 Messgerät aus allen Blickwinkeln — inklusive Anschlüssen, Typenschild und kompakter Industrie-Bauform.

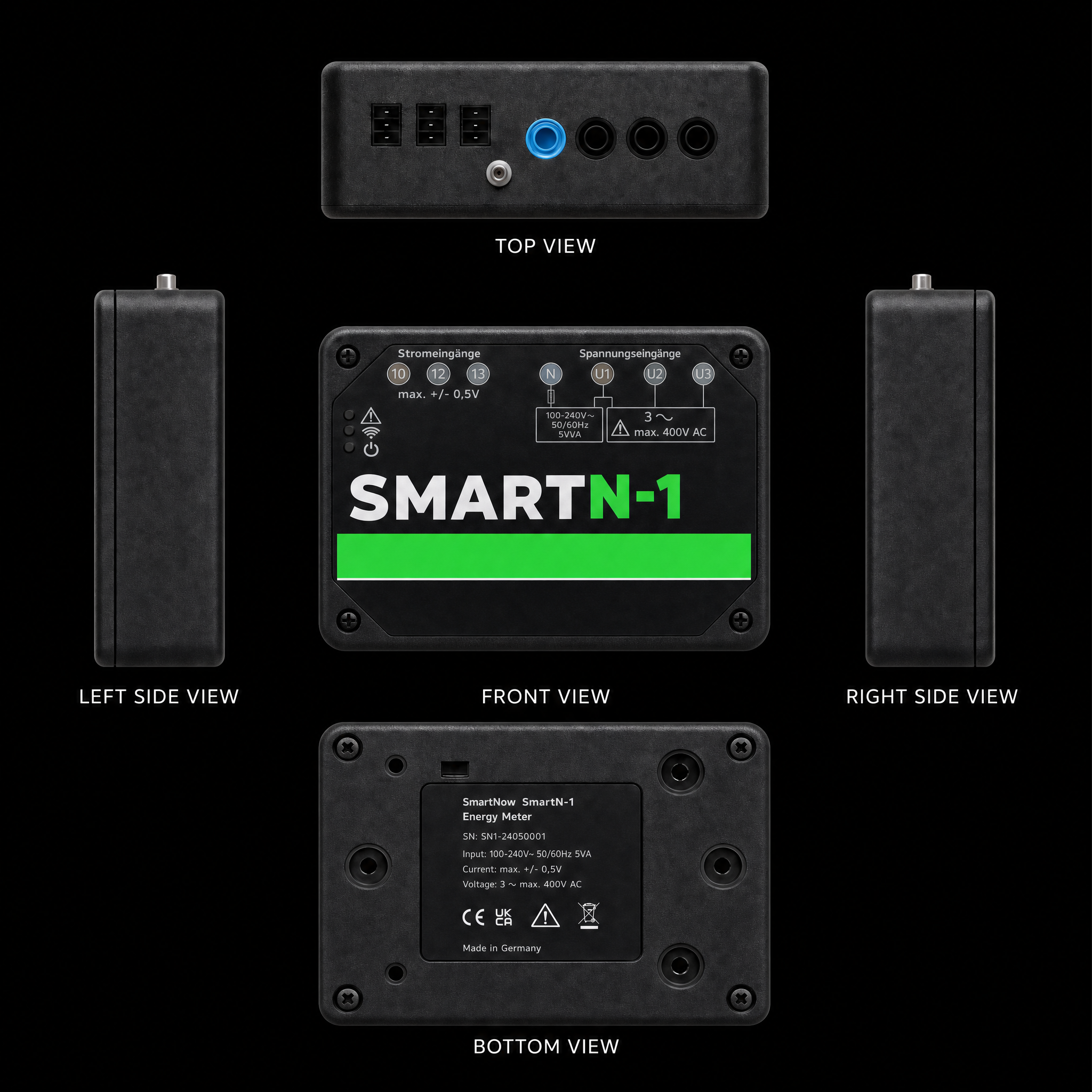

360°-Ansicht: Top, Front, Seiten & Boden
Kompakte Abmessungen für engste Verteilerkästen: Passt auf jede DIN-Hutschiene oder haftet per Hochleistungsmagnet direkt an der Schaltschranktür.
Klicken Sie auf das Bild, um alle Klemmenbezeichnungen und das Typenschild in voller Auflösung zu betrachten.

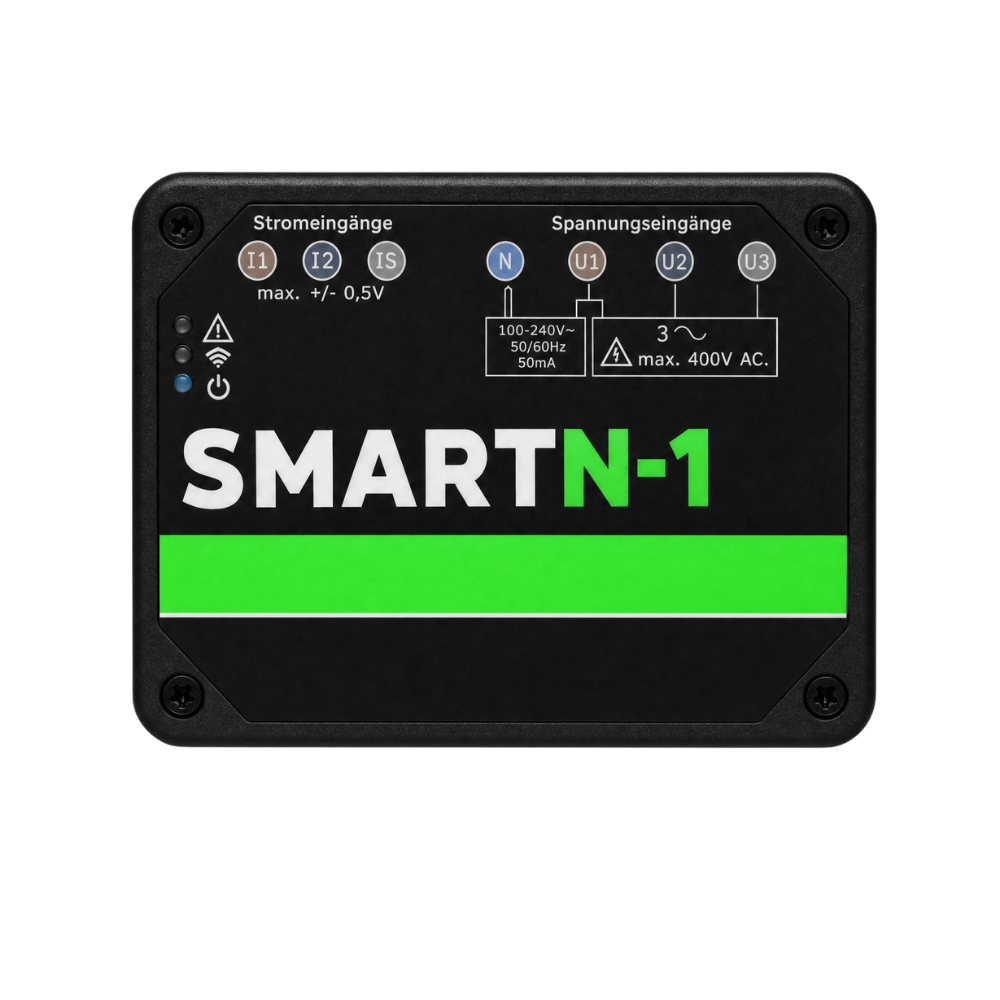

Was Sie auf der echten Geräte-Front sehen
Auf der Vorderseite des SmartN-1 finden Elektrofachkräfte alle Klemmen sauber beschriftet für eine fehlersichere und extrem zügige Montage.
Stromeingänge (10 · 12 · 13)
Für flexible Rogowski-Spulen oder Stromwandler. Ermöglicht berührungsloses Messen von 10 A bis 2.500 A pro Phase ohne Betriebsunterbrechung.
Spannungseingänge (N · U1 · U2 · U3)
Vierpoliger Spannungseingang für Neutralleiter (N) sowie Außenleiter U1, U2, U3 zur sekundengenauen True-RMS Wirk-, Blind- und Scheinleistungsmessung.
Antennen- & IoT-Modul (Top View)
Integrierter industrieller Mobilfunk- und WLAN-Transceiver mit externem Koaxial-Port für Schaltschränke mit starker elektromagnetischer Schirmung.
Montage & Magnet-Rückseite (Bottom View)
Universelle Schnellmontage in jedem Schaltschrank: Entweder direkt auf die 35-mm-DIN-Rail einklinken oder haftstark an die Gehäuse-Stahlwand pinnen.
Entwickelt für den dauerhaften Einsatz im Gewerbe
Jedes SmartN-1 Messgerät durchläuft vor der Auslieferung an Sie einen vollautomatisierten Prüfzyklus mit künstlichen Lastprofilen in unserem Labor in Stuttgart. Das Gehäuse ist stoßfest, temperaturbeständig bis +65 °C und selbstverlöschend nach UL94-V0.
Made in Germany
Entwicklung, Bestückung und Endkontrolle nach Industriestandard in Stuttgart.
Klasse 0.5S Genauigkeit
Zertifizierte Messgenauigkeit nach DIN EN 62053-22 für professionelle Energieaudits.
Schlagfestes Industriegehäuse
Robustes, halogenfreies ABS/Polycarbonat-Gehäuse mit optimierter Wärmeableitung.
Echtzeit-DSP-Engine
64-Bit Signalprozessor tastet mit 25.000 Samples pro Sekunde jeden Stromimpuls ab.
Testen Sie das SmartN-1 direkt an Ihrer Hauptverteilung
Geliefert im schlagfesten Transportkoffer mit allem Zubehör: 3x Rogowski-Spulen, Spannungsabgriffe, Antenne und voraktivierte Daten-SIM.
